GSA-100-M

제품 소개

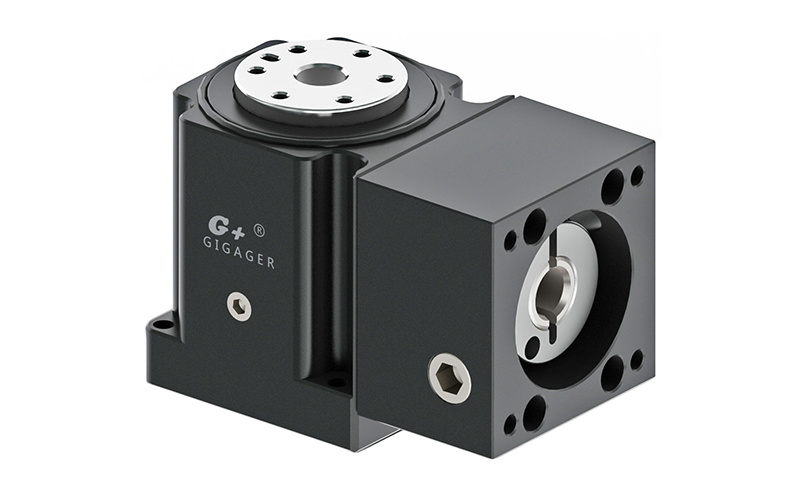

중공 회전 플랫폼 | GSA 시리즈 별칭: 직각 회전 테이블, 90도 기어 감속기, 중공 직각 기어 감속기 플랫폼 이 제품은 90도 회전이 필요한 제한된 설치 공간을 위해 설계된 회전 속도 감속 변속 장치입니다. 중공 회전 플랫폼과 90도 조향 기어 감속기의 장점을 결합했습니다. 중공 구조로 복잡한 배관 및 배선을 간소화하고, 직각 조향 설계로 설치 공간 부족 문제를 해결합니다.

또한, 이 모델은 다양한 브랜드의 서보 모터 또는 스테퍼 모터와 폭넓게 호환되는 표준 중공 회전 플랫폼(SV)을 제공하여 설계자에게 기계 구조 설계 시 더 많은 선택권을 제공합니다.

제품 특징

직접 연결은 신뢰성을 향상시키고 비용을 절감할 수 있습니다.
설치해야 할 작업대와 로봇 팔은 회전 플랫폼에 직접 장착할 수 있습니다.
풀리와 같은 기계 부품을 사용하는 것과 비교하면, 기계 설계, 부품 할당, 벨트 상태 조정과 관련된 시간과 비용을 절감할 수 있습니다.
모터 구성
다양한 브랜드의 스텝 모터 또는 서보 모터를 호환하여 사용할 수 있습니다.
백래시 없는 고정밀 위치 지정.
유격 없음, 위치 정확도 ≦ 1분, 반복 위치 정확도 ≤ 10 arc-sec 달성 가능.
참고: 반복 위치 정확도는 일정한 부하 및 일정한 온도(실온) 조건에서 측정됩니다.
속이 빈 구조
배선 및 배관 작업이 더욱 편리하고 간단해지며, 이러한 특징은 특히 복잡한 배선 및 배관 환경에서 매우 유리합니다.
